Medical Design – Skalpell
PRODUKTDESIGN EINES SKALPELLS FÜR DIE UNIKLINIK LEIPZIG.
Neue Herausforderungen
Das Spannende am Beruf des Designers ist, dass man mit jedem Projekt vor neue Herausforderungen gestellt wird und sie bewätigen muss. So geschehen auch beim ersten Projekt im medizinischen Bereich für die Uniklinik Leipzig. Schließlich gibt es fast keinen strengeren Einsatzort eines Produktes als den Operationssaal in einem Krankenhaus.
Problem & Lösung
Hautärzte haben sehr oft große Schwierigkeiten, wenn sie dünnste Hautproben von Patienten entnehmen müssen, um zu sehen, wie weit der Tumor in gesundes Gewebe reicht. Mit diesem neuartigen Skalpell, welches 2 Klingen trägt, ist dies nun mit einem einzigen Schnitt möglich. Dieses spannende Projekt fand in Zusammenarbeit mit der Universitätsklinik Leipzig statt.

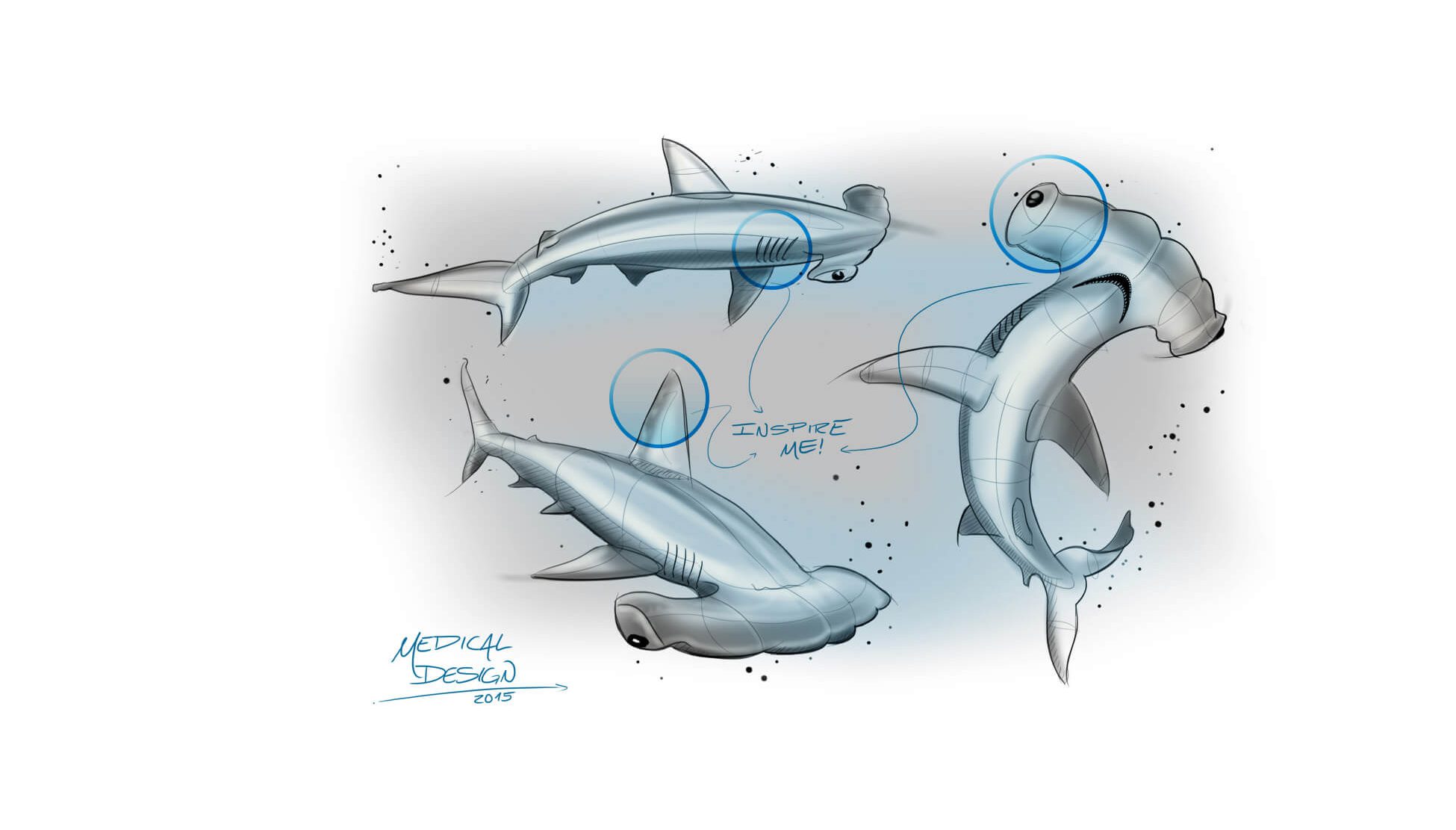

Als Inspirationsquelle diente, der mit seinem breiten u. schmalen Kopf sehr markante Hammerhai. Zusätzlich ins Design übertragen wurden die Kiemen für den Grip und die spitz-zulaufende Flossenform.
Produktdesign & CAD Modeling
Abgesehen vom Produktdesign ist vor allem die Ergonomie, also die Handhabung, besonders wichtig. Als Chirurg muss man absolut präzise Schnitte vollführen. Durch die Riffelung an den Seiten liegt das Skalpell stabil in der Hand und gibt gleichzeitig Orientierung für die führende Hand. Zudem ist der Schwerpunkt sehr weit vorn, damit der Kraftaufwand beim Schneiden verringert wird.
Recherche
Produktdesign
CAD Modeling
Rendering
UI und UX Design
Während des Projektes entstanden nach ersten Zeichnungen eine Vielzahl an Greif-Modellen aus Ton bzw. Clay. Denn wie schon erwähnt, spielt die Ergonomie eine enorme Rolle bei solch einem Produkt. Nach dieser Phase ging es an das Übertragen der Ton-Modelle ins CAD. Mittels moderner Design-Software wurden die Flächen auf den Millimeter-genau nachmodelliert. Anschließend konnte das Ergebnis an Hand von 3D-gedruckten Teilen begutachtet werden.
Produktdesign Workflow allgemein
Im Produktdesign werden meist folgende Projektphasen durchlaufen:
Als erstes kommt die Recherche und die damit verbundene Analyse bestehender Produkte und der Konkurrenz. Zweite und zumeist spannendste Phase ist die Konzeption. In dieser Phase werden alle Eindrücke und Ideen in Zeichnungen/Skizzen zu Papier gebracht. Bei diesem Arbeitsschritt helfen eine Unzahl von möglichen Kreativitätstechniken wie z.B. Brainstorming, Mindmapping, Walt-Disney-Methode oder auch Zufallstechniken.
Nachdem die ersten Konzepte entstanden sind, folgt das Verfeinern dieser in der Entwurfsphase. Jetzt kommen auch Grafikprogramme wie Photoshop, Illustrator und im CAD-Bereich Tools wie Rhinozeros, Autodesk Alias oder Solid Works zum Einsatz. Hat man sich schlußendlich für einen favorisierten Entwurf entschieden, wird dieser nun in der Ausarbeitungs-Phase finalisiert. Zuletzt werden die CAD-Design-Daten für die Konstruktion/Produktion optimiert und gegebenenfalls in “Class A“-Qualität neu erstellt.
Kurzum, hier noch einmal alle Phasen zusammengefasst:
- Research und Analyse
- Konzeptionsphase
- Entwurfsphase
- Ausarbeitung/Finalisierung
- Nachbetreuung
Übliche Software im Produktdesign ist beispielsweise Autodesk Alias, Rhino, Solid Works, Autodesk Fusion usw. Um die entstanden Entwürfe zu visualisieren, werden gern Keyshot, Cinema4D, Maya, 3D Studio Max, Vray oder auch Open-Source-Tools wie Blender benutzt.
